特點
具有大功率，高可靠性，大電流，耐溫等級可達F級，結構和安裝尺寸可以根據客戶要求調整
應用場合
應用于交直流充電樁、新能源汽車供電電源等大功率領域。
系列規格表

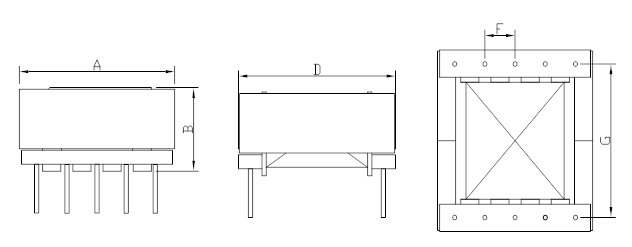

型號 | A±2.0 | B±2.0 | D±2.0 | F±0.3 | G±0.5 | PIN |
EFD15H | 15.4 | 8.1 | 16.5 | 3.7 | 13.7 | 4+4 |
EFD15H | 15.0 | 11.5 | 24.5 | 2.5 | 22.0 | 5+5 |
EFD20H | 22.0 | 10.5 | 20.5 | 5.0 | 15.0 | 4+4 |
EFD25H | 26.2 | 16.5 | 26.5 | 5.0 | 22.5 | 5+5 |
EFD25H | 26.5 | 16.0 | 32.0 | 3.8 | 28.6 | 6+6 |
EFD30H | 31.5 | 16.0 | 31.8 | 5.0 | 27.5 | 6+6 |
EFD40H | 43.5 | 21.5 | 45.5 | 5.0 | 35.0 | 8+8 |
EFD50H | 50.5 | 24.5 | 59.5 | 5.0 | 52.5 | 10+10 |
新能源汽車電源系統框圖
此類變壓器主要應用于新能源汽車和充電樁，目前已經成功應用交流充電樁、直流充電樁和新能源整車提供優質變壓器產品。其典型的電源系統框圖與新能源汽車車用變壓器實物圖如下。
新能源汽車電源系統框圖

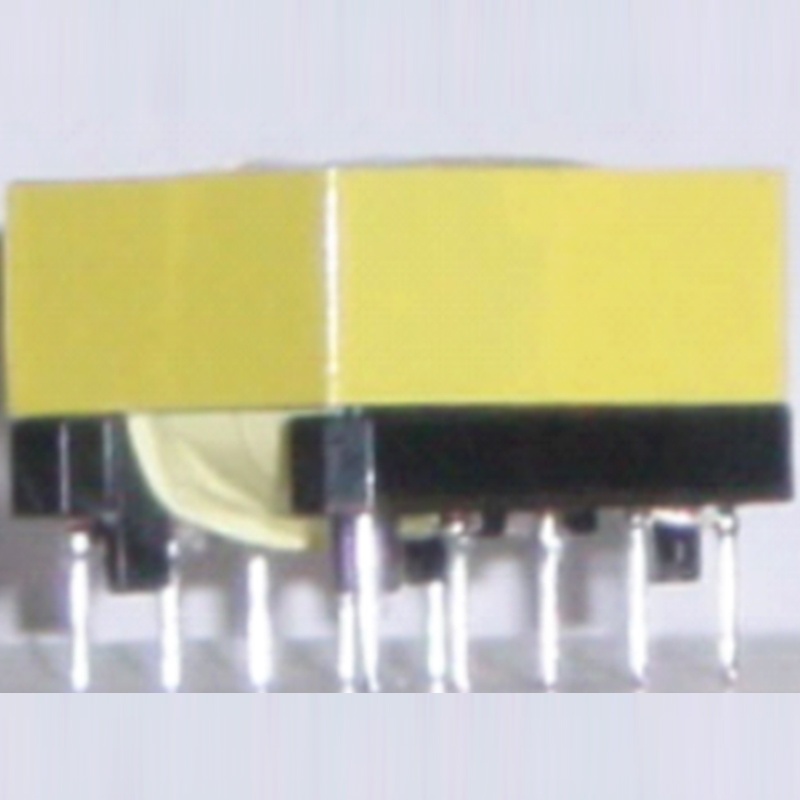

新能源汽車、充電樁變壓器實物圖
采用國際標準的質量體系認證、安全體系認證，讓客戶在使用中獲得更大的質量與安全保障
|
UL安全認證（公司系統、原料） |
RoHS環保認定（產品、原料） |
